Beschreibung
M-TEC Unterdruckventile für Zyklonabscheider zum Einbau in Fässer, damit das Fass nicht “implodiert” bzw. sich durch den Unterdruck des Saugers “verbeult”.
Die Ventile sind an der Schraube einstellbar und inkl. Dichtung (selbstklebend), Befestigungsschrauben sind nicht anbei. Die Ventile werden ausschließlich aus hochwertigen Kunststoffen gefertigt. Die neue Variante ist in einem helleren Grau.

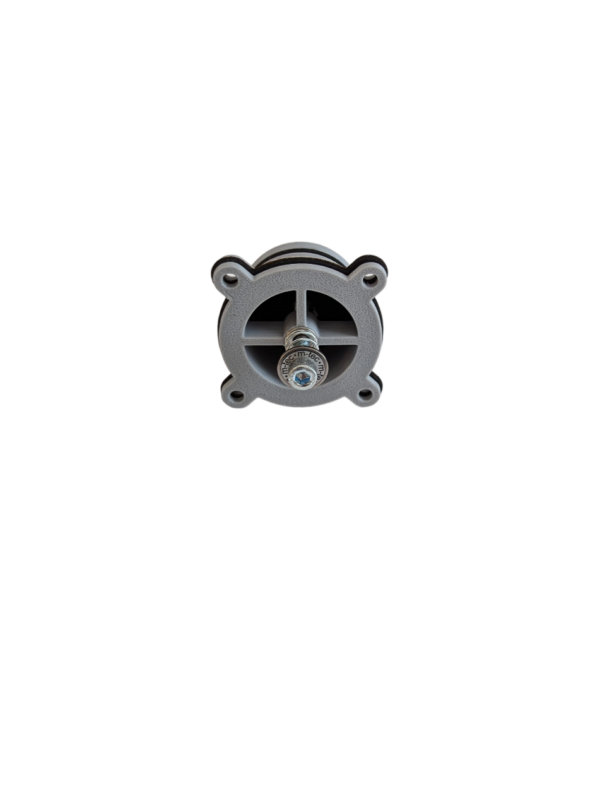

Variante 1 – zum Festschrauben:
Es kann bis zu einer Dicke von 12 mm eingebaut werden ( z.B.Blechfassdeckel inkl. 10mm Sperrholzverstärkung)
Der Durchmesser beträgt 5 cm, der diagonale Lochabstand bis Mitte Schraublöcher 5,8 cm, Schraublöcher für M4 Schrauben ( bitte mit Unterlegscheiben ). Der Lochdurchmesser zum Einsetzen 4,2 cm. Die Gesamthöhe ( ohne Einstellschraube ) beträgt 3,3 cm
Variante 2 – zum Einkleben:
Hat einen Durchmesser von 6 cm und kann mit einem Dichtkleber z.B. flexiblen Montageklebern oder auch Silikon eingeklebt werden. Die restlichen Maße sind identisch mit der Version zum Schrauben.
Bei Fragen bitte gerne melden 🙂
Variante 3 – zum Einsetzten in 50mm HT Rohre (von außen sperrbar zum Einstellen):
Hat einen Durchmesser von 6 cm und kann in 50mm HT Rohre eingesetzt werden.
Schnelleinsteller
Für alle Varianten gibt es noch die Option eines Schnelleinstellers in Form eines Hebels (siehe Bilder), man kann damit das Ventil eine Stufe “fester” stellen, so das es träger auslöst falls man schnell mehr Saugleistung benötigt z.B. bei einer Absaugen einer CNC Fräse. Eine Grundeinstellung per Schraube ist weiterhin möglich.
*Der auf den Bildern zu sehende Dichtkleber ist nur ein Muster und variiert
